这个项目就有点历史了，18年7月，对电子管和表头突然有点着迷，于是买了一些堆了个效果，觉得不错，于是想造一个新的组合音响，代替掉之前的水晶音响，而且也有人表示愿意订购，交期还不限制

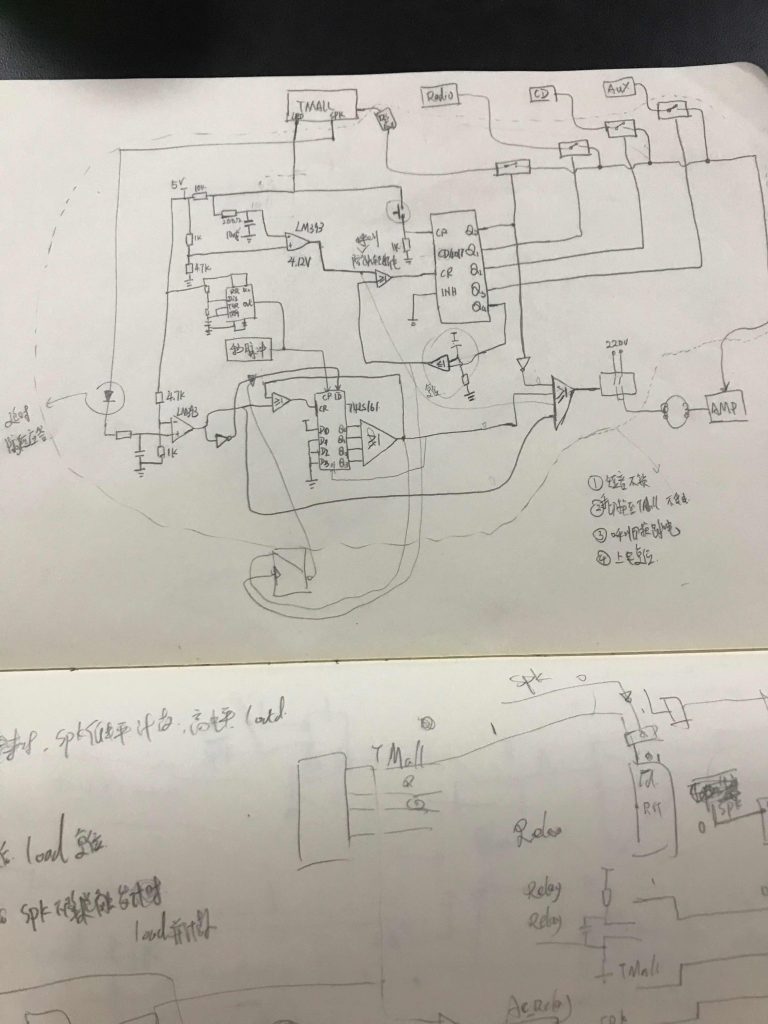

于是，我设计的系统框图，音频工程师的职业素养不能丢

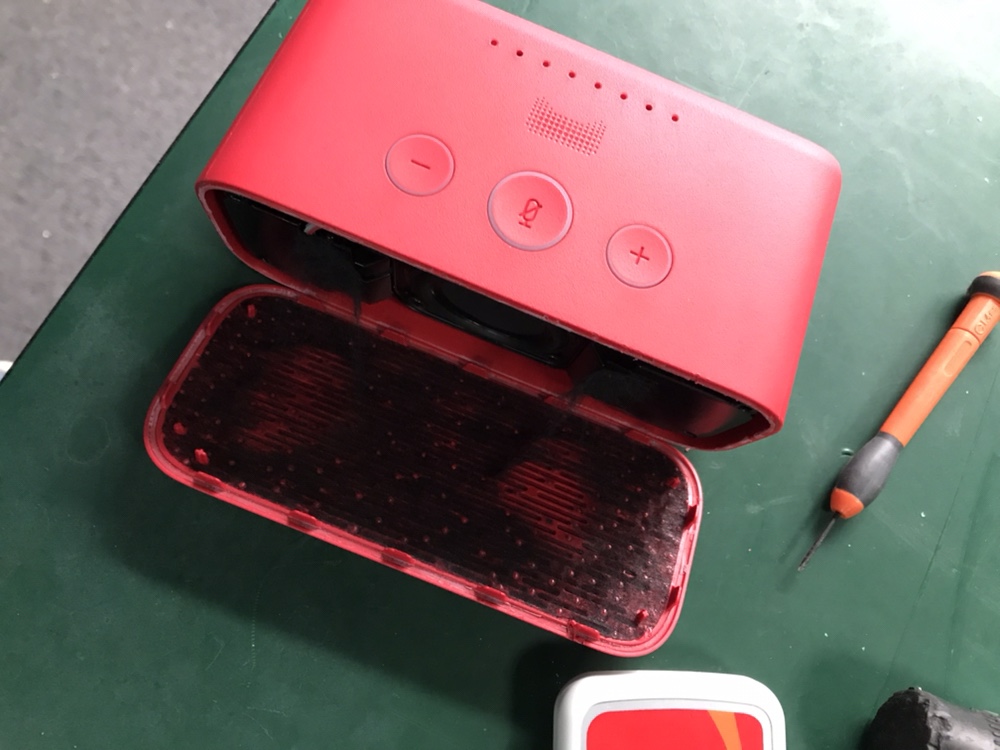

拆了个天猫精灵，网上查了一下，到功放是i2s的信号，不是模拟信号，淦，极其麻烦，还得给他配解码器
还好便宜
这一片弄废掉了

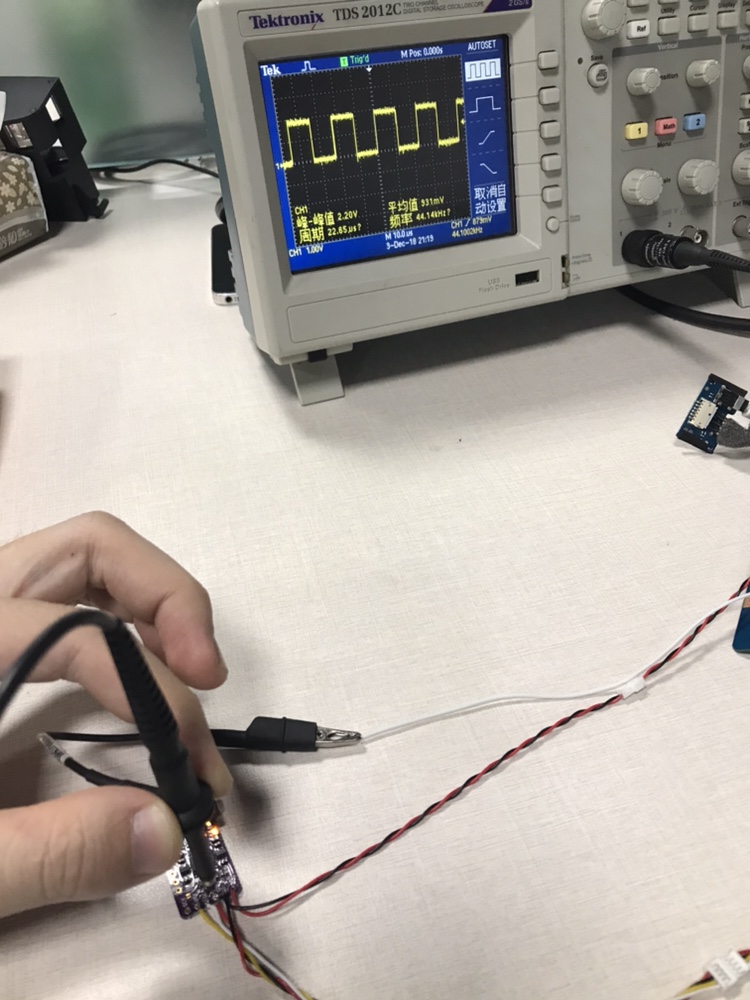

44.1k，音频工程师都懂
有计数器搭的自动休眠，没有声音16秒后切断后端功放的220V
这个设计还是比较得意，基础硬件没有丢

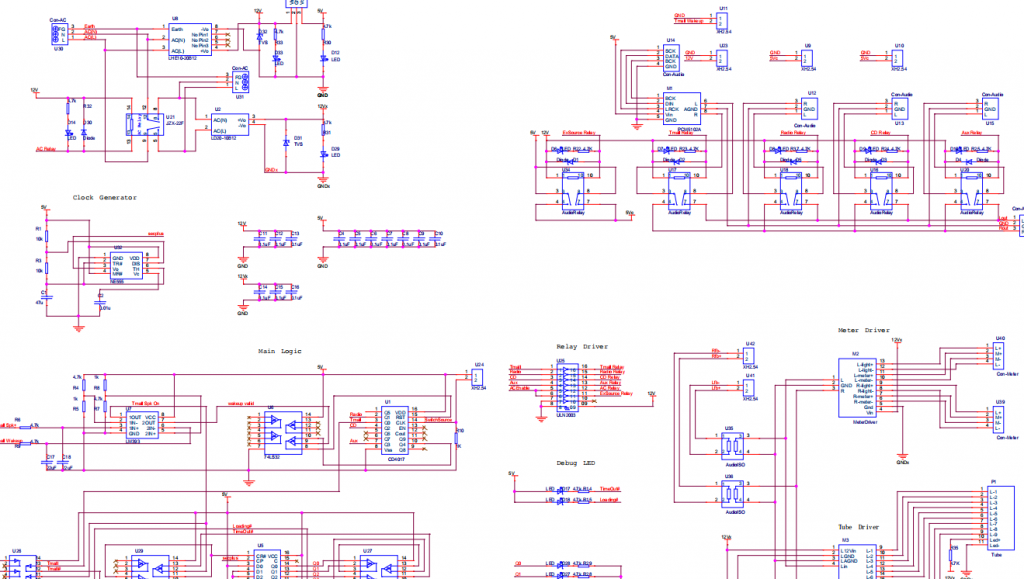

原理图放出来供，免得哪天找不到了
重新飞线一只天猫精灵
PCB加工回来

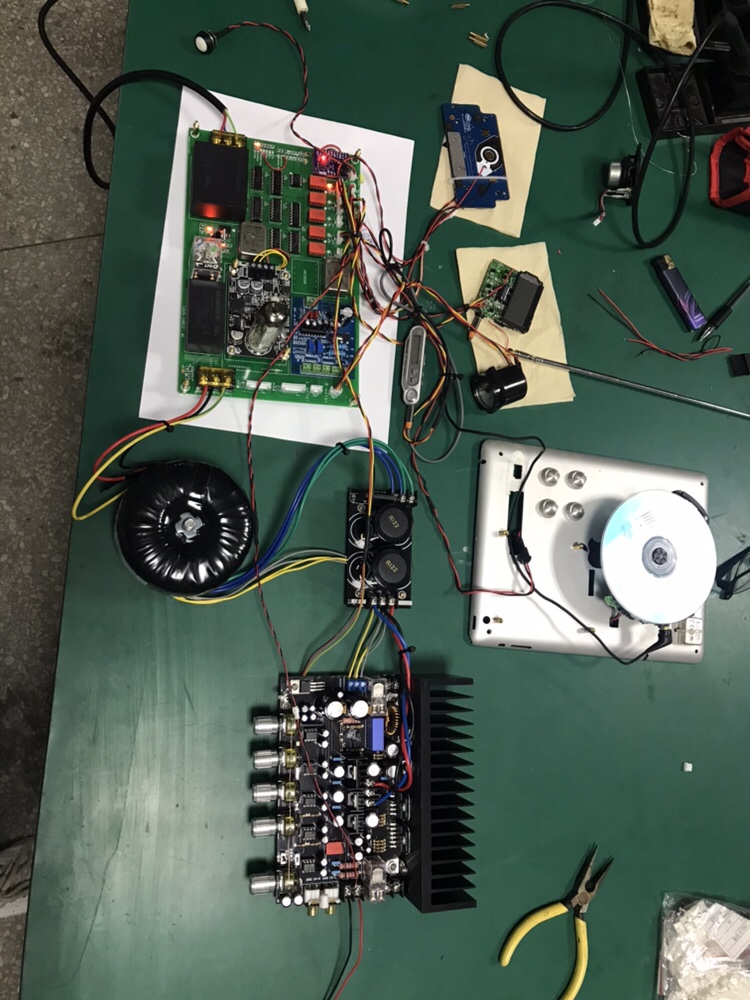

搭一个系统

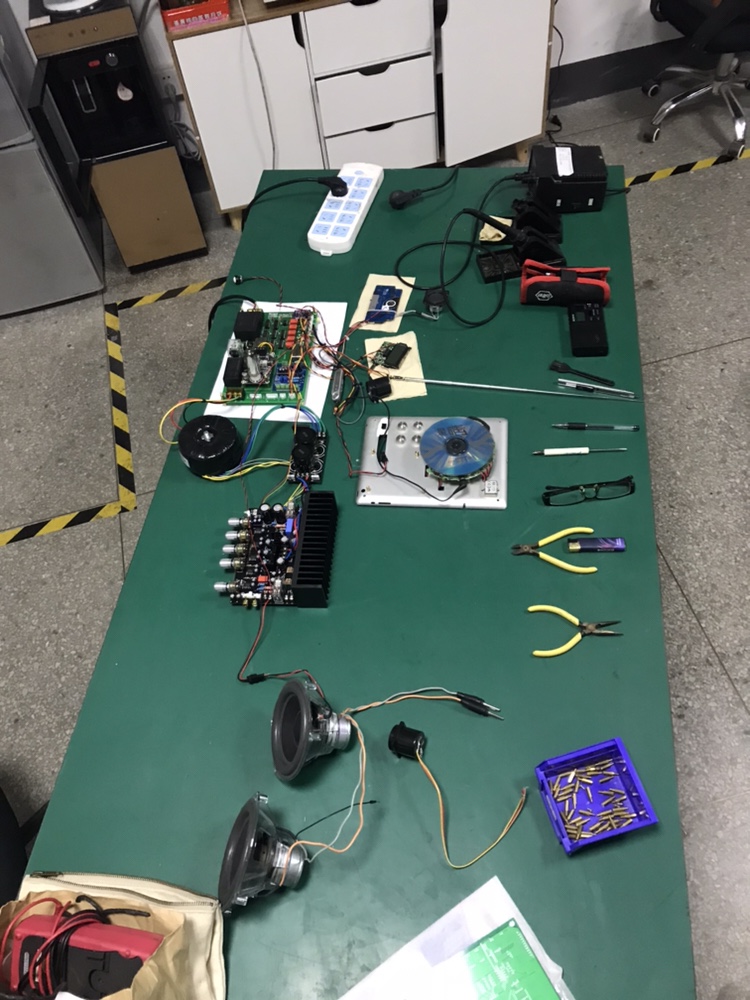

搭建好一个基础环境
天猫精灵，收音机，cd，全都是二手的
第一阶段工作到此结束，主要是硬件设计，这部分最大的挑战就是无mcu的逻辑控制系统，实现出来后心情非常愉悦，感觉自己是个上世纪80年代的工程师
